適用范圍
萬向搖臂電火花穿孔機床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，還可用蝕除折斷在工件中的鉆頭、絲錐，而不會損壞原孔或螺紋?？芍苯訉Σ讳P鋼、淬火鋼、硬質合金、銅、鋁等導電材料工件的斜面、曲面進行小孔加工。還可用蝕除折斷在工件中的鉆頭、絲錐，而不會損壞原孔或螺紋。
機床主要特征
機床由底座、立柱、搖臂、主軸伺服進給系統、工作臺及放電控制柜等部分組成。內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸伺服進給系統是一個復合部件，由主傳動伺服電機、旋轉頭及電極夾頭等部分組成。主軸安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。旋轉頭上部接高壓水管，高壓水通道在旋轉頭內經密封裝置連接到電極，利用主軸帶動銅管電極，配合控制及放電電源，自動跟蹤脈沖放電速度，連續向下垂直運動進行脈沖火花放電來蝕除金屬，即可達到穿孔加工目的。整個動作自動控制，一氣呵成，快速，準確，效率高。
主要技術參數
項目 | 參數 | |

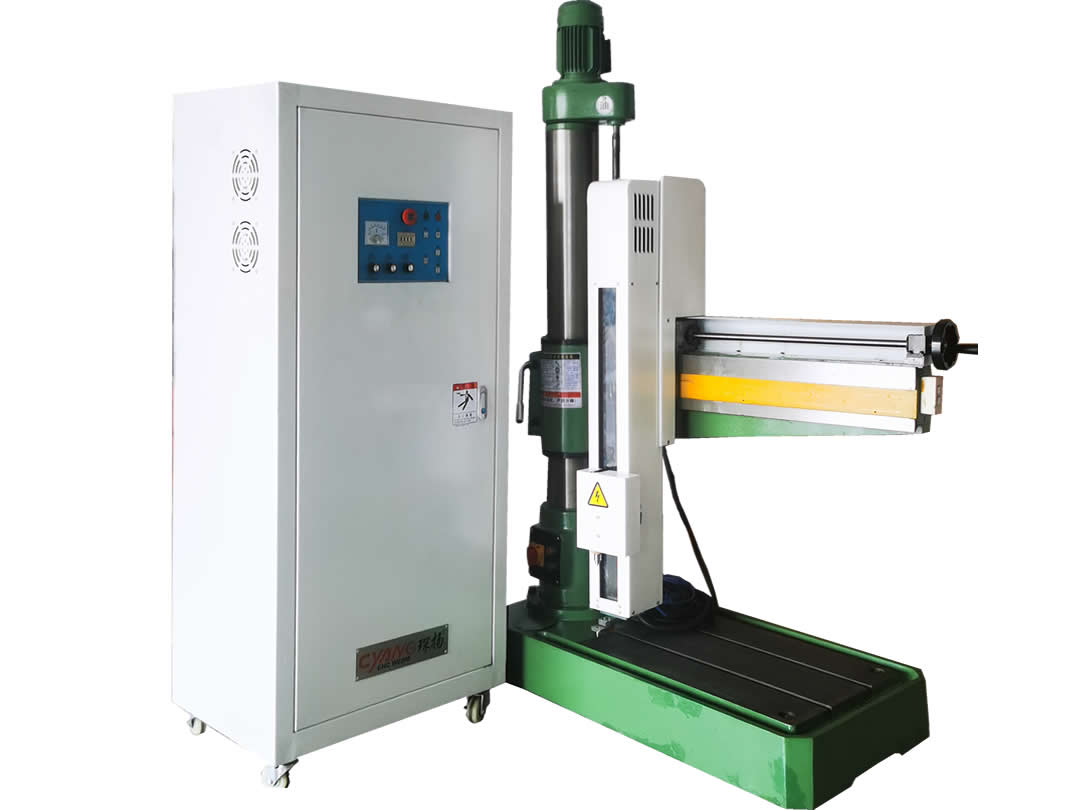

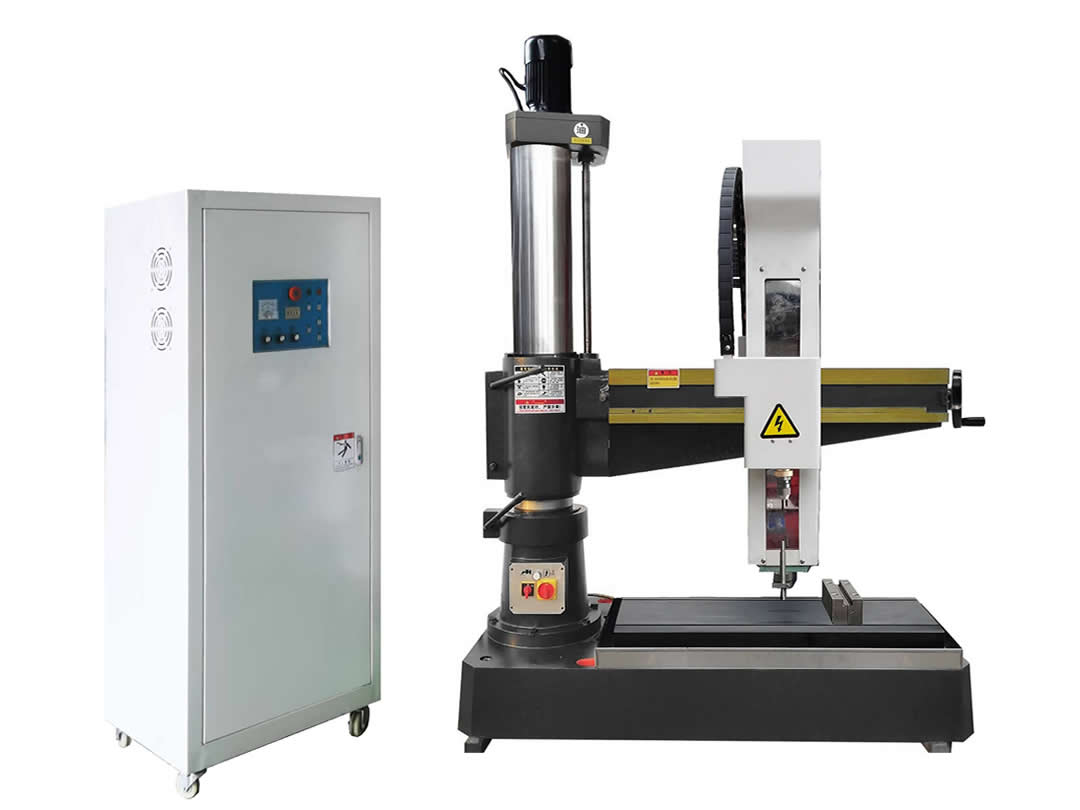

機床型號 | DZ703Y-600 | DZ703Y-1000 |
機床外形尺寸（長×寬×高） | 1290×645×2050mm | 1800×820×2380mm |
電源柜尺寸（長×寬×高） | 700×500×1500mm | 700×500×1500mm |
機床重量 | 920kg | 1500kg |
搖臂上下行程 | 500mm | 780mm |
搖臂左右行程 | 680mm | 680mm |
最高放置工件厚度 | 600mm | 1000mm |
電極直徑 | Φ0.3-Φ3.0mm(可定制Φ0.5-Φ5.0mm） | |
最大加工深度 | 500mm | |
最大工件重量 | 1500kg | |
主軸伺服行程 | 320mm | |
旋轉頭(C軸)轉速 | 20-120rpm | |
搖臂回轉角度 | 360° | |
標準電源 | 380V±10%/50Hz | |
輸入功率 | 4.0kw | |
最大加工電流 | 30A | |
電極最大長度 | 500mm | |
工作液最大壓力 | 7.0Mpa | |
工作液過濾方式 | 線隙式 | |
最大穿孔速度 | 10-100mm/min（指定材料和電極直徑） | |
水箱容積 | 2×20L | |
加工材料 | 不銹鋼、淬火鋼、硬質合金、銅、鋁等 | |
工作液 | 自來水 | |
NC控制軸 | Z軸 | |
顯示屏幕 | LCD | |
環境條件 | 15-30℃/40-80% | |
升降電機功率 | 0.75kw | |
水泵 | 額定工作壓力為7MPA，流量2.1-2.5L/MIN, ,功率0.37-0.5KW. | |
